GLITTER 811H 42 кВт, 7000 А, конденсаторний апарат точкового зварювання з міліомметром

Опис

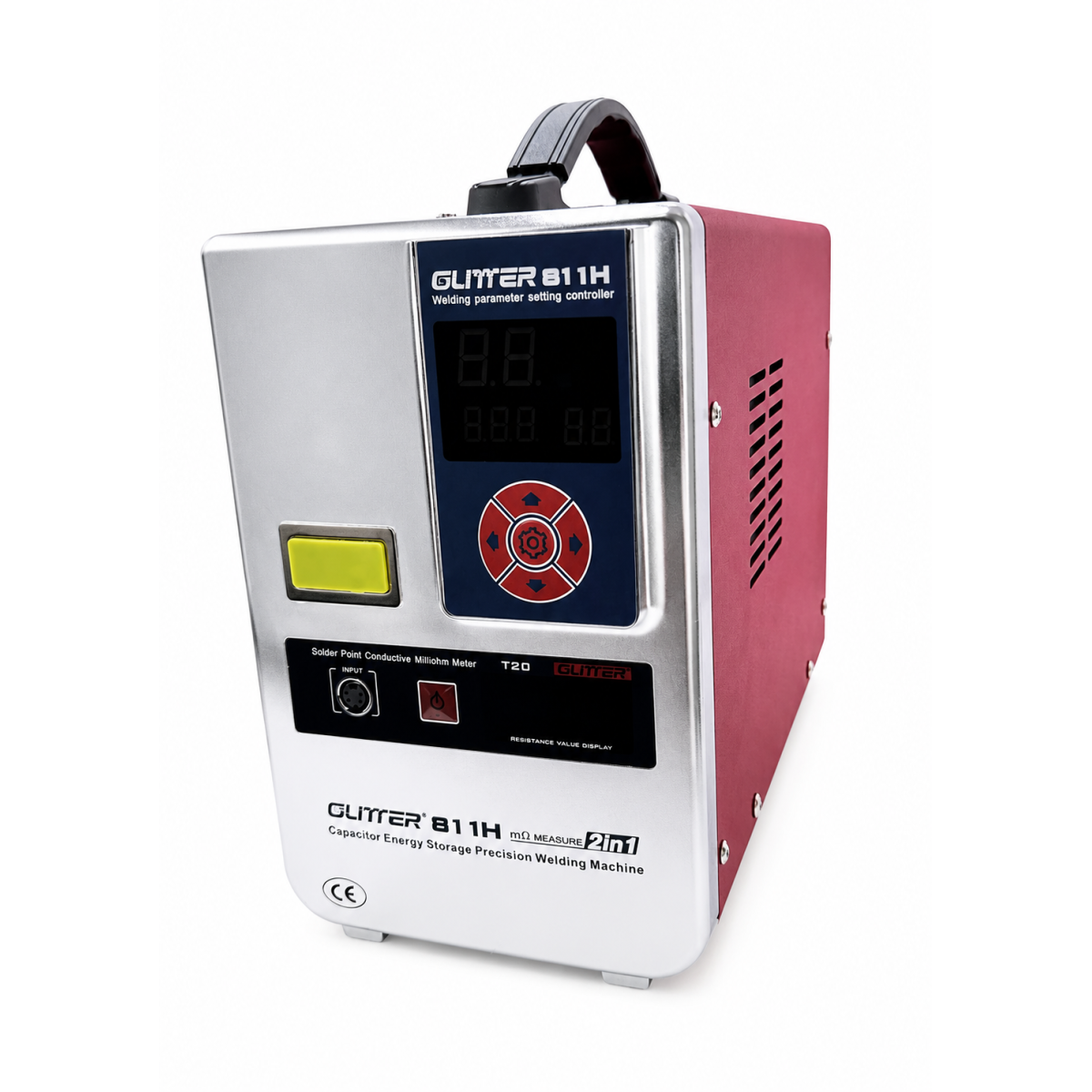

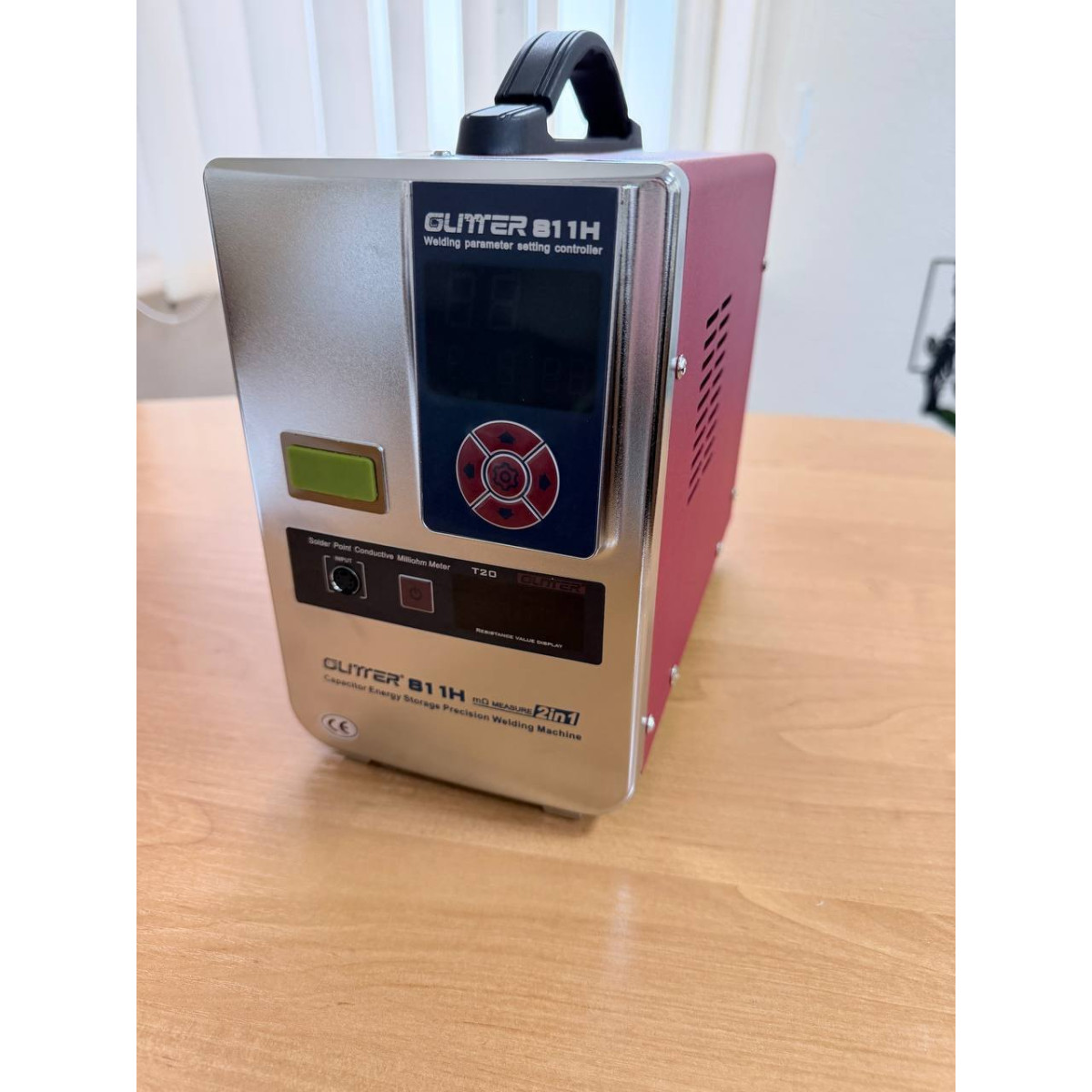

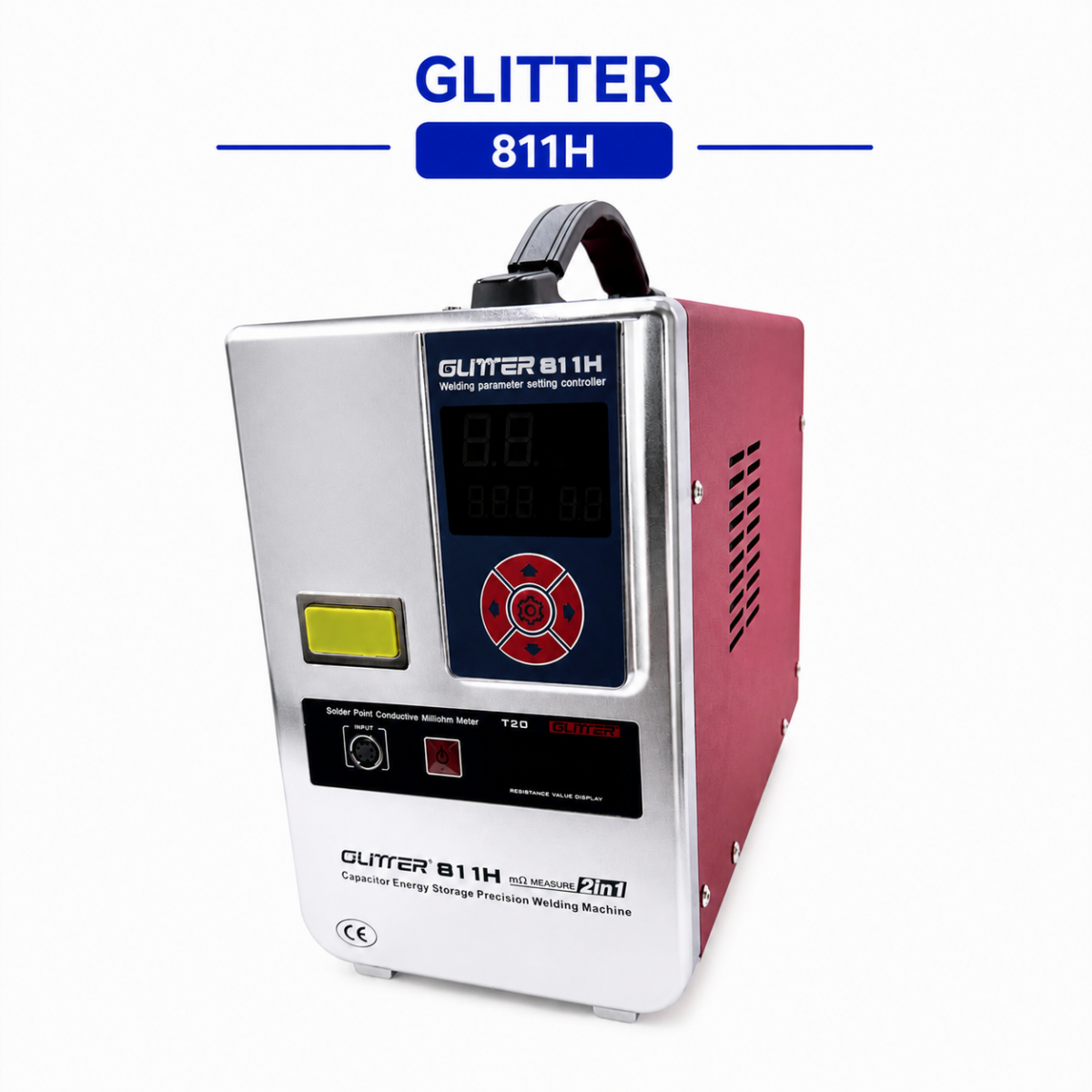

Апарат контактного точкового зварювання GLITTER 811H, 42 кВт

Для складання акумуляторних батарей 18650, 21700, LiFePO4 та інших форматів.

GLITTER 811H — конденсаторний апарат для точкового зварювання акумуляторних збірок. Підходить для виготовлення та ремонту батарей електротранспорту, електроінструменту, портативної техніки та інших пристроїв.

Енергія попередньо накопичується в конденсаторах і подається коротким керованим імпульсом. Це дає стабільне з'єднання, точне налаштування енергії та зменшує нагрівання під час серійної роботи.

Основні переваги

• піковий зварювальний струм до 7000 А;
• пікова енергія імпульсу 840 Дж;
• цифрове керування параметрами зварювання;
• автоматичний і ручний режими;
• робота з чистим нікелем, нержавіючою сталлю, міддю з флюсом та сумісними сплавами;
• один комплект розділеного двоелектродного зварювального пістолета S-75B з кабелем 50 мм².

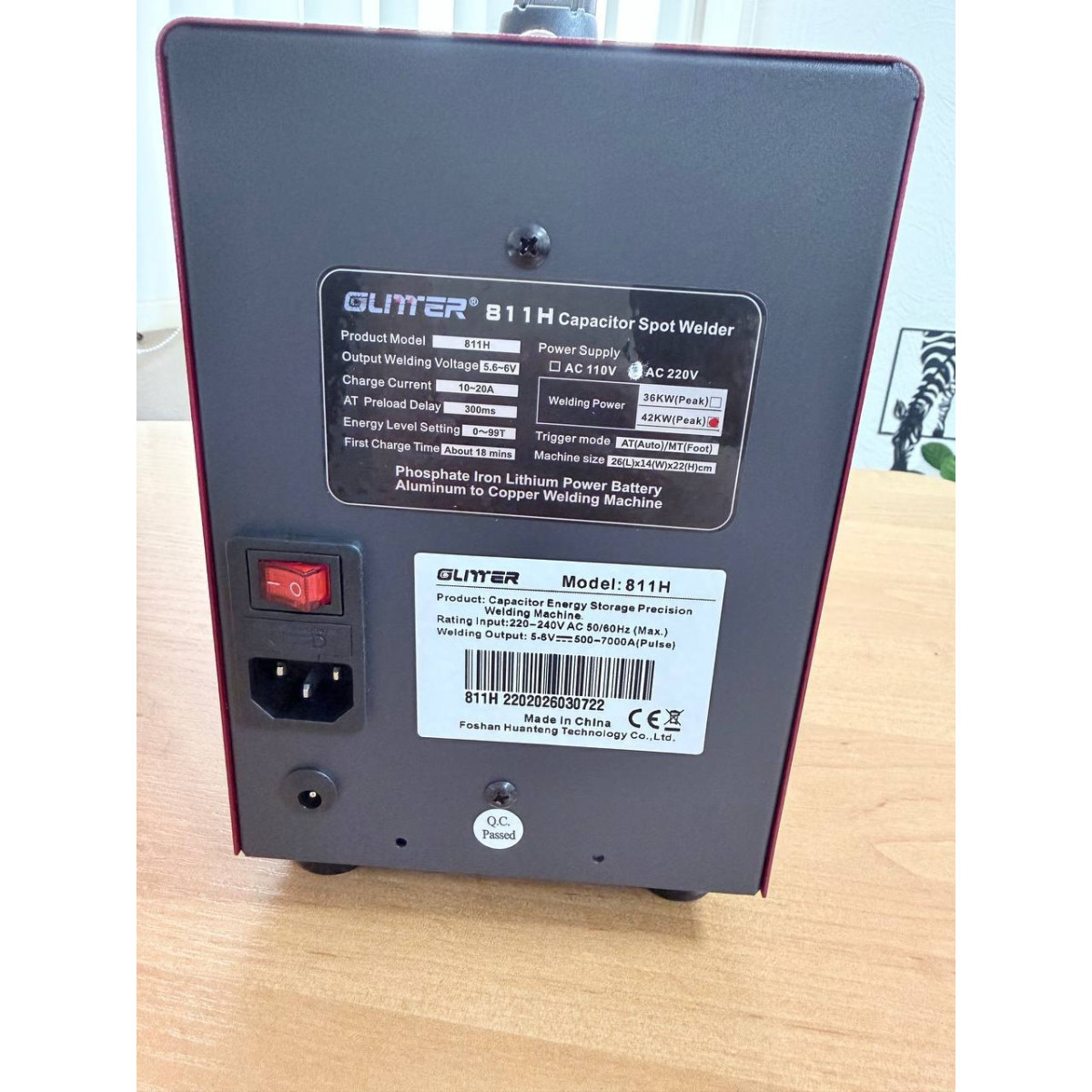

Технічні характеристики

• Живлення: AC 100–240 В, 50/60 Гц
• Пікова імпульсна потужність: 42 кВт
• Піковий зварювальний струм: до 7000 А
• Напруга конденсаторів: 5,6–6,0 В
• Рівень енергії: 0–99T
• Тривалість імпульсу: 0–20 мс
• Режими: автоматичний AT та ручний MT із педаллю
• Затримка автоматичного спрацьовування в режимі AT: 300 мс
• Габарити корпусу: 240 на 140 на 220 мм
• Маса нетто: близько 7 кг

Підтримувані матеріали

Підтримує зварювання чистого нікелю, нікельованої міді, міді з флюсом, нержавіючої сталі та перехідних нікель-алюмінієвих і мідно-алюмінієвих пластин. Максимальна товщина залежить від матеріалу, електродів, режиму та якості контакту. Перед серійною роботою необхідне пробне зварювання.

Для міді з флюсом виробник вказує орієнтовний діапазон 0,1–0,4 мм. Для чистого нікелю заявлено до 0,6 мм, однак у практичній таблиці зварювання нікелю безпосередньо до акумулятора наведені режими до 0,3 мм.

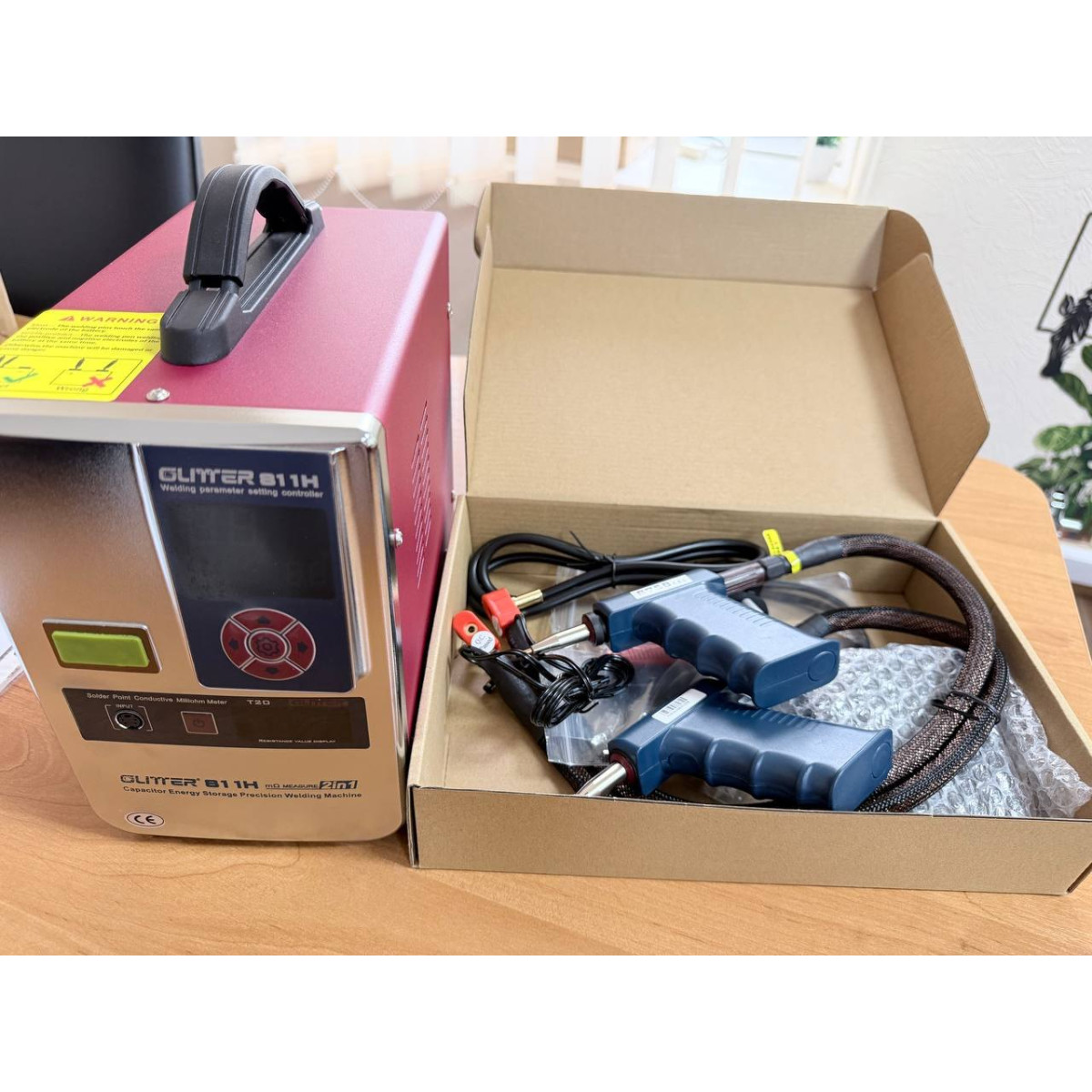

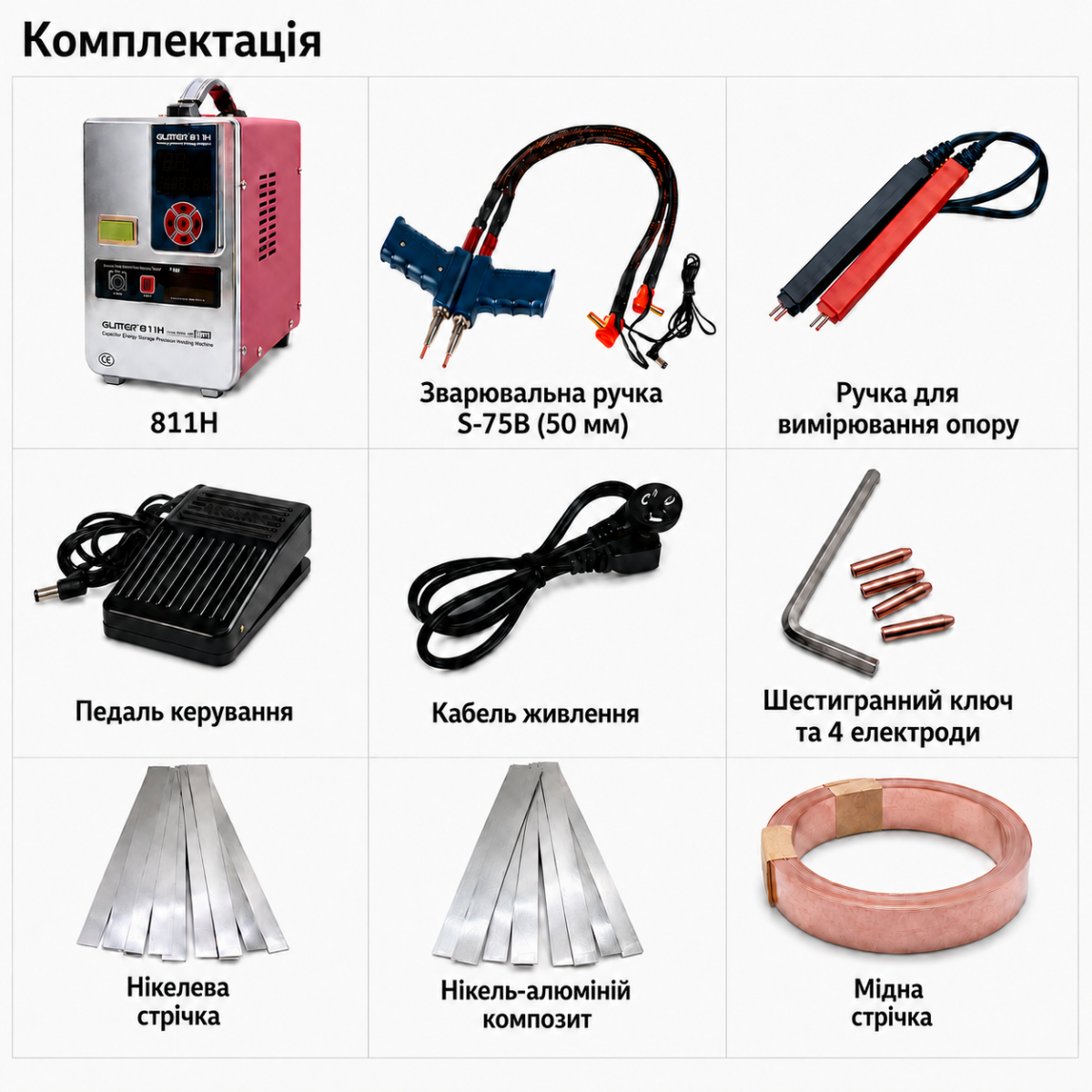

Комплектація

• апарат GLITTER 811H;
• 1 комплект професійного зварювального пістолета S-75B із двох ручок, кабель 50 мм²;
• 1 комплект щупів для вимірювання опору;
• чистий нікель: товщина 0,15 мм, ширина 8 мм, довжина 100 мм — 10 пластин;
• нікель-алюмінієвий композит: товщина 0,15 мм, ширина 10 мм, довжина 100 мм — 10 пластин;
• чиста мідь: товщина 0,15 мм, ширина 10 мм — 5 метрів;
• ножна педаль, кабель живлення та шестигранний ключ;
• 4 електроди;
• інструкція.

Важливо про міліомметр

Вбудований міліомметр призначений для перевірки опору зварних з'єднань і контактних пластин. Не призначений для вимірювання внутрішнього опору заряджених акумуляторів або інших об'єктів під напругою.
